10 MSP430 概述

学习笔记
作者: MingXiao

10.1 芯片概述

MSP: Mixed Signal Processer，许多模拟/数字电路和微处理器集成在芯片上

10.2 与MCS-51相比

  • 集成度更高，片上外设丰富，有ADC/DAC等

  • 16bit总线，16位机

  • 超低功耗

  • RISC精简指令集，单时钟周期能执行1条指令（流水线），比51快12倍

  • 能在线仿真

  • 多套时钟，根据使用环境进行切换快速时钟和慢速时钟

    ACLK：辅助时钟；MCLK：主时钟

  • 低功耗

    • 一种活动模式（Activate Mode，AM），五种低功耗模式（Low Power Mode 0~4，LPM0~4）

    • CPU高速，MEM和外设低速，优化功耗

    • 运行时以类似中断的方式进入AM

  • 处理能力

    • 16bit data bus，REG，ALU，ADD
    • 24MHz主频
    • 硬件乘加器MAC，一条指令实现乘法和加法
    • 集成了DMA

  • 片上外设

    • 看门狗WDT
    • 模拟比较器A，Timer_A/B，10/12bit ADC
    • USART_0/1
    • 液晶驱动器

  • 系统稳定性

    • 自带看门狗，可以自动复位

  • 开发环境

    • 支持在线/离线仿真
    • JTAG(Joint Test Action Group)：JTAG接口可以实现在线编程/修改/调试

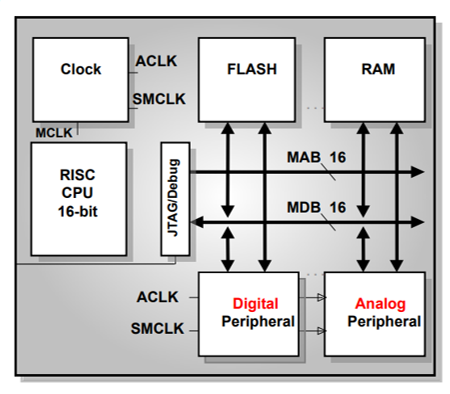

10.3 MSP430系统架构

  • 16KB机内RAM
  • 32外部中断口（P1, P2, P3, P4）
  • 有一个实时时钟，看门狗，16bit定时器A、B，基本定时器
  • 带CRC校验器
  • ALU还支持扩展到20bit
  • R4 - R15是通用寄存器
  • R2/Status REG（SR）复用，R0/PC复用，R1/SP复用，R3/Constant Generator（CG2）常数发生器复用
  • Memory统一编址，片内/外RAM/ROM都是统一编址，不需要用指令区分

10.4 芯片封装
