12 段式LCD接口原理

12.1 概述

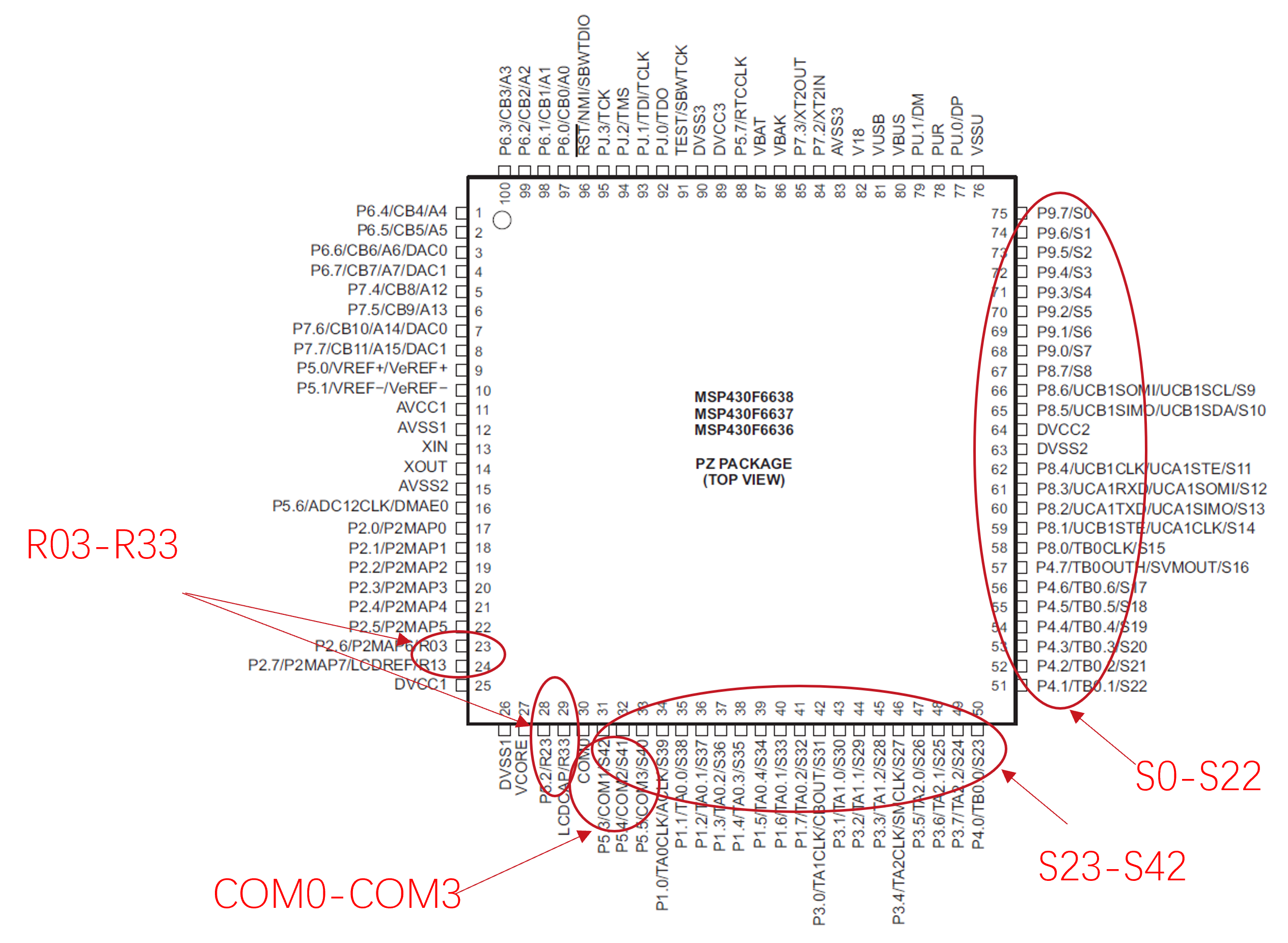

专门用来输出LCD显示信号的引脚与IO复用

12.2 原理

存在专用显存单元，将需要显示的信号写入专用内存单元即可显示

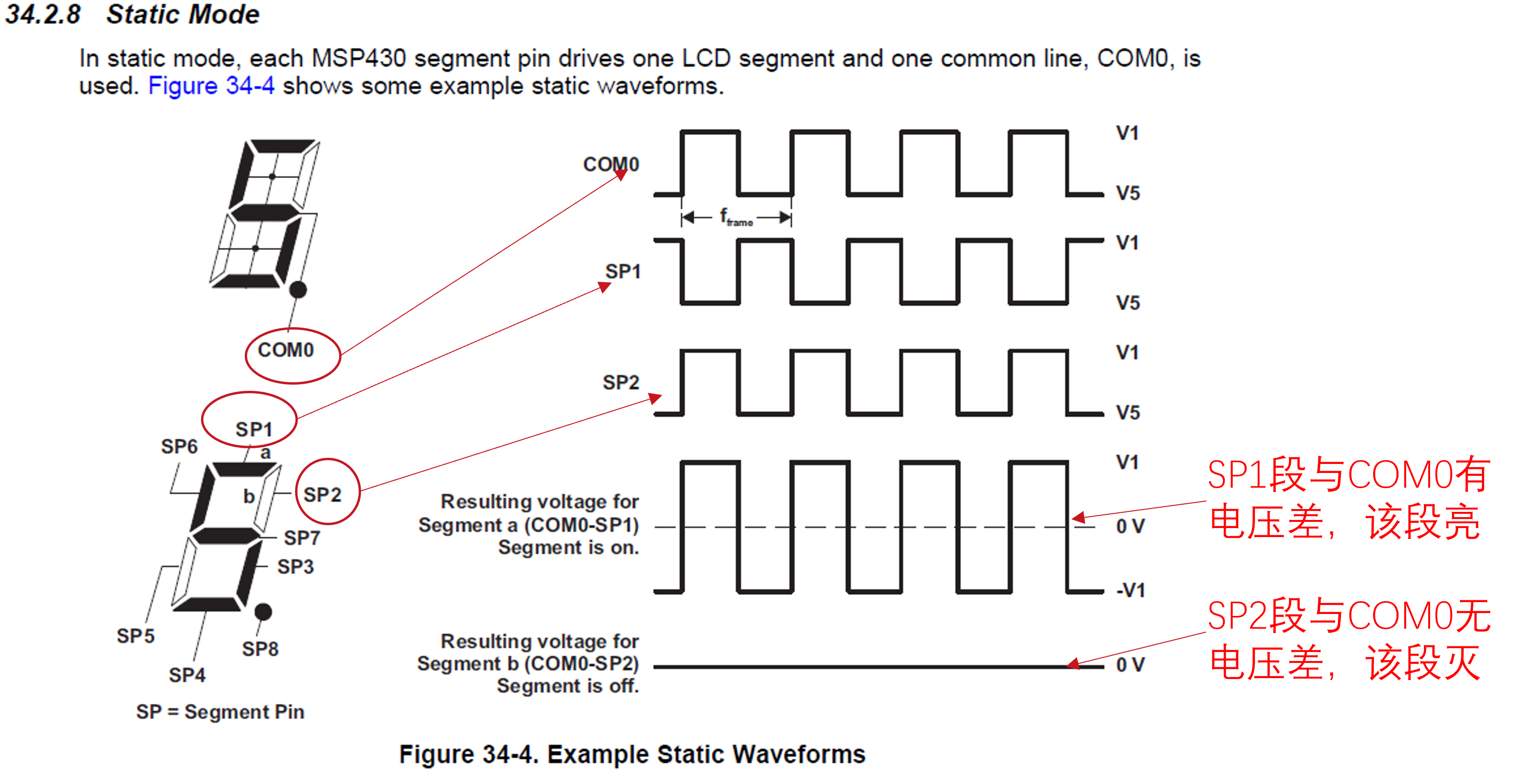

静态模式

显示原理与51不同，在COM0模式，使用时钟信号与LCD段电压差来显示

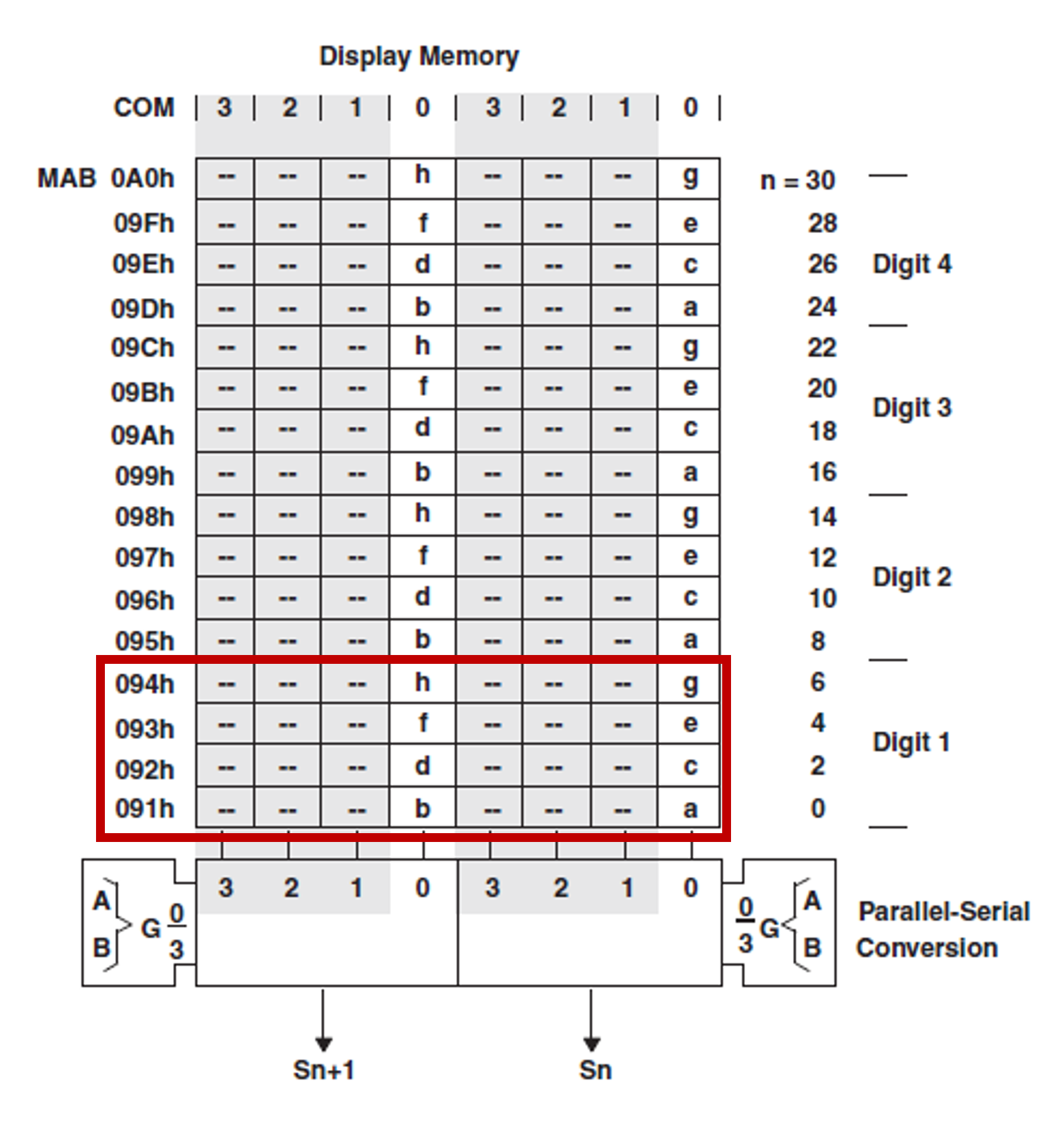

显存单元如下

当前选通COM0，不用管其他的bit，只看COM0的位置，图中红框表示控制一个数码管的内存

在连续的内存单元91h ~ 94h中依次写入01h, 11h, 10h, 01h可以显示数字5

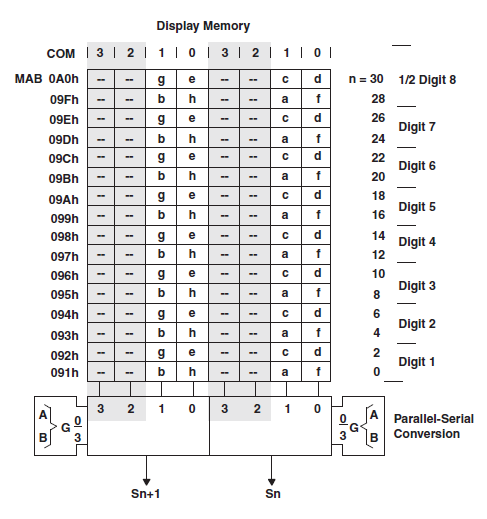

二复用模式

此时内存单元的表示有点区别，但是用法一样

此时只需要两个内存单元就能够表示一个数字，在91h, 92h中写入03h, 23h显示数字5

复用的模式越大，占用的管脚就越少，利用率大

12.3 代码解读

已经封装好了显示函数

void LCDSEG_SetDigit(int pos, int value);		// 在第pos位上显示数字value
// 1<=pos<=6, 0<=value<=15, 但显示为16进制

void LCDSEG_DispalyNumber(int32_t num, int dppos);
// 显示num，用dppos表示小数点位置
// 0<=num<=999999(6个管子), 0<=dppos<=3，为0表示不显示小数点
