9 FIR滤波器的设计

数字滤波器就是一个系统，可以用迄今为止所有对系统的描述方式对其进行描述

9.1 数字滤波器的分类

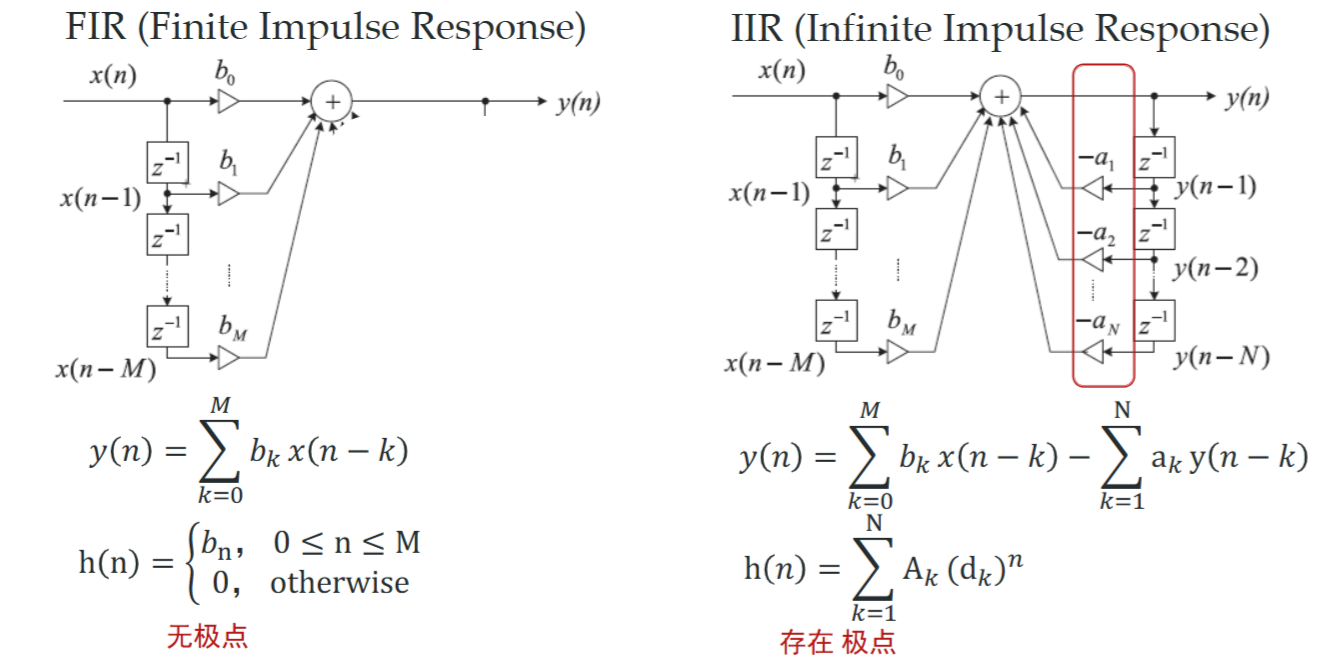

根据是否有限，分为FIR和IIR两种，二者的框图如下

显然FIR滤波器是一定稳定的，IIR滤波器存在极点而是条件稳定

9.2 FIR滤波器的基本结构

输入输出关系为
\[ y(n) = \sum_{i=0}^K b_i x(n-i) = \sum_{i=0}^K h(i) x(n-i) = h(n) * x(n) \]
其中
\[ h(n) = \begin{cases} b_n\,\,,\,\, 0\leq n \leq K\\ 0\,\,\, ,\,\,\, o.w. \end{cases} \]
几个性质

• 由于是有限的，可以使用FFT/DFT
• 系统函数是稳定的
• 有严格的线性相位

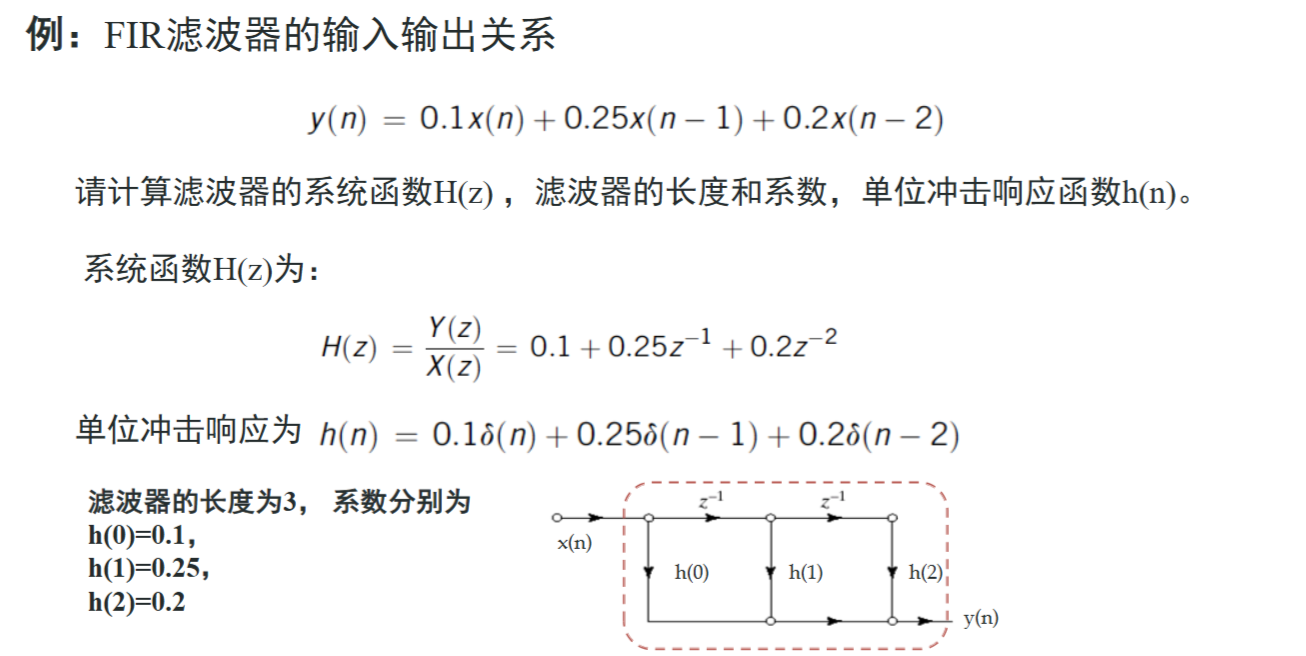

例：

这是一个滑动窗口，用于信号的去噪平滑

非理想数字滤波器的性能参数

由于物理系统的限制，不可能做到理想的滤波器，一个典型的物理上能实现的滤波器如下

通常采用分贝表示各个波纹大小（\(20\lg \)）

• \(\delta_1\)是通带波纹
• \(\delta_2\)是阻带波纹
• \(\omega_p\)是通带截止频率
• \(\omega_s\)是阻带截止频率

这些是怎么产生的？

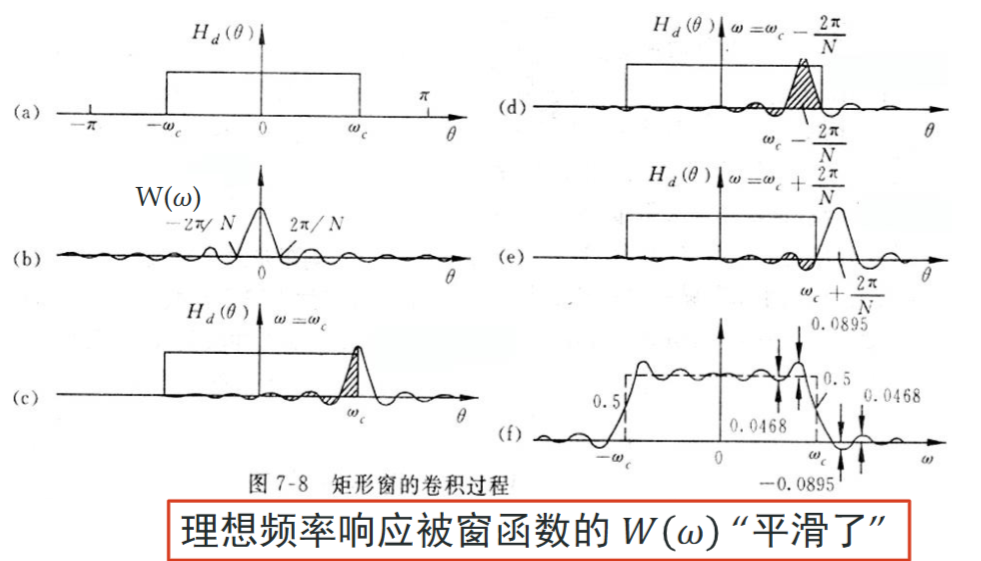

很显然不可能有无限长的时域\(\mathsf{sinc}\)函数，必须加窗，相当于在频域内的窗函数卷积一个\(\mathsf{sinc}\)

卷积的结果是sinc在窗内的面积和，即

那么\(\delta_1,\delta_2\)产生自sinc的旁瓣，\(\omega_p,\omega_s\)产生自规定的通频带分别减/加与滤波器窗长度\(N\)反相关的量

值得一提的是，在我们希望的截止频率\(\omega_c\)处，\(H_d(\omega_c)=0.5\)恒成立

9.3 窗函数法设计FIR滤波器

如上所述，对时域的sinc函数加窗产生一个非理想的频域窗函数，步骤如下

1. 对于\(h(n)=\mathsf{sinc}(n)\)，使用\(w(n)=\begin{cases} 1,|n|\leq M\\0,o.w. \end{cases}\)截断，产生物理上可实现的有限长信号\(h_d(n)=h(n)w(n)\)

2. 对\(h_d(n)\)做DFT/FFT，得到的就是\(H_d(\omega) = \frac{1}{2\pi}(H(\omega)*W(\omega))\)

3. 在频域中验证\(H_d(\omega)\)的上述参数是否满足要求，如果满足了就继续操作\(h_d(n)\)

4. 因为物理系统一定是因果的，故需要对\(h_d(n)\)进行平移，得到\(h_d^{'}(n) = h_d(n-M)\)

最终得到的是时域上的信号，这是要产生的信号所以必须是时域的

由于最终结果都是一个频域的窗，故时域的模板是已知的，都是
\[ h(n) = \begin{cases}\ \frac{\omega_c}{\pi} \,\,,\,\, n=0\\ \frac{\sin{\omega_c n}}{n\pi}\,\,,\,\, |n|\leq M ,n\neq 0 \end{cases} \]
其中\(\omega_c\)是希望的截止频率

同上述关系，窗函数\(W(\omega)\)的主瓣宽度正相关于滤波器的过渡带宽\(\Delta \omega\)，\(\delta_1,\delta_2\)产生自sinc的旁瓣

例：窗函数法设计3阶低通滤波器，截止频率\(f_c=800\)Hz，抽样频率\(f_s=8000\)Hz

解：首先需要有数字频率和模拟频率的关系，数字为\(\omega\)
\[ \omega = \Omega T_s \]
这个可以用\(x(nT_s) = x(t)\)理解，\(\omega = \frac{2\pi}{n},\Omega=\frac{2\pi}{t}=\frac{2\pi}{nT_s}\)

那么模拟截止频率为\(f_c\)，数字截止角频率\(\omega_c = 2\pi f_c /f_s = 0.2\pi\)

带入通式，得到\(h(0)=0.2,h(1)=0.1871,h(-1)=0.1871\)，还需要进行平移，最终得到
\[ h(0) = 0.1871, h(1)=0.2,h(2)=0.1871 \]
对其做\(Z\)变换，得到
\[ H(z) = \sum h(n)z^{-n}=0.1871 + 0.2z^{-1}+0.1871z^{-2} \]

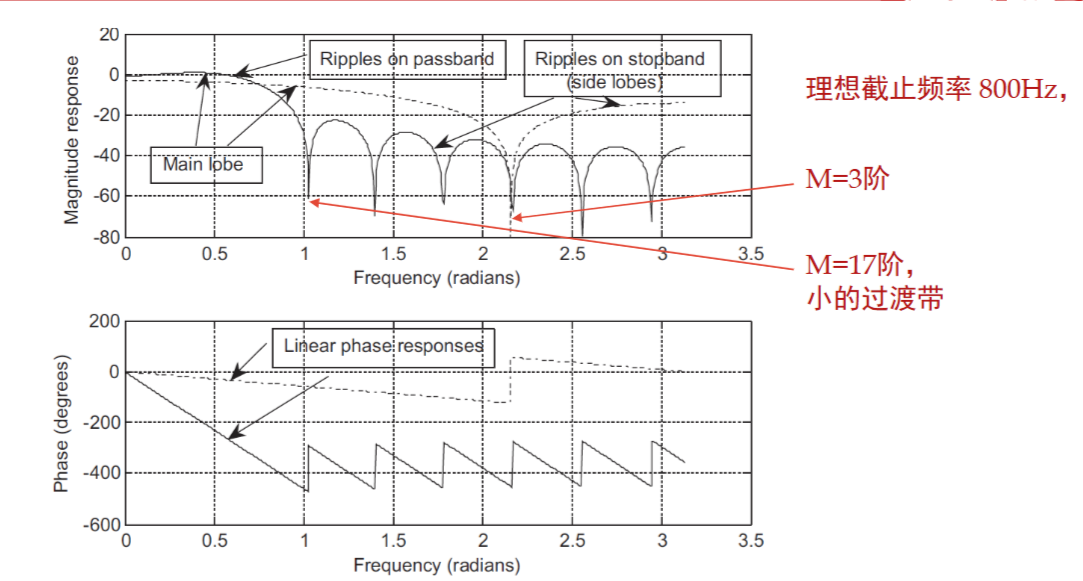

但是，实际进行画图发现，这个滤波器的截止频率大致在2600Hz，原因在于窗太小，如上所述

滤波器的实际截止频率\(\omega_s\)是与时域窗函数截断的长度\(M\)反相关的

理想滤波器的原型

• 低通
  \[ h(n) = \begin{cases}\ \frac{\omega_c}{\pi} \,\,,\,\, n=0\\ \frac{\sin{\omega_c n}}{n\pi}\,\,,\,\, |n|\leq M ,n\neq 0 \end{cases} \]

• 高通，理解为1-低通
  \[ h(n) = \begin{cases}\ \frac{\pi-\omega_c}{\pi} \,\,,\,\, n=0\\ -\frac{\sin{\omega_c n}}{n\pi}\,\,,\,\, |n|\leq M ,n\neq 0 \end{cases} \]

• 带通，理解为两个低通相减
  \[ h(n) = \begin{cases}\ \frac{\omega_H - \omega_L}{\pi} \,\,,\,\, n=0\\ \frac{\sin{\omega_H n}}{n\pi}-\frac{\sin{\omega_L n}}{n\pi}\,\,,\,\, |n|\leq M ,n\neq 0 \end{cases} \]

• 带阻，理解为1-带通
  \[ h(n) = \begin{cases}\ \delta(n)-\frac{\omega_H - \omega_L}{\pi} \,\,,\,\, n=0\\ -\frac{\sin{\omega_H n}}{n\pi}+\frac{\sin{\omega_L n}}{n\pi}\,\,,\,\, |n|\leq M ,n\neq 0 \end{cases} \]

注意，这些都还需要右移\(M\)，变成因果系统

一般性窗

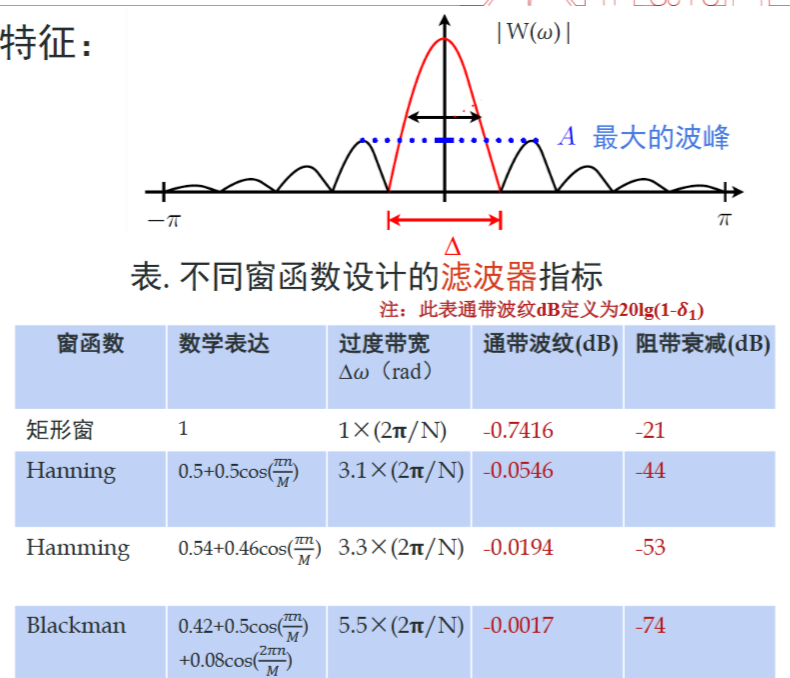

除了矩形窗之外，还有别的窗可以选择

根据要求选择合适的窗，注意，还需要点乘辛格函数

一般而言，窗函数的图像有以下性质，规定长度\(N=2M+1\)

• \(N\cdot \Delta = Const\)，因此，窗越宽，滤波器越理想
• \(|A|\)取决于窗的类型，与\(N\)无关
• \(A\)与\(\Delta\)通常反相关，需要trade-off（这里指的是改变了窗函数的类型，时域越平滑的窗函数高频成分越少，A小Δ大）
• 矩形窗的主瓣和造成的过渡带宽更小（其实是一个东西），但是有更大的旁瓣

FIR滤波器的特点

• 优点：线性相位；创造的方法简单
• 缺点：不容易控制边缘频率，显然不能做到精准的\(\omega_c\)；即使精准了，\(h(n)\)往往很长

设计步骤

1. 根据阻带衰减要求和过渡带宽，选择窗函数的类型
2. 根据过渡带宽确定理想滤波器的截止频率，根据窗函数的特性确定窗的长度\(N\)
3. 平移滤波器，得到因果的系统
4. 根据\(h(n)\)再求\(H(\omega)\)，看是否满足要求

例：抽样频率8000Hz，通带要求0-800Hz，阻带1000-4000Hz，通带波纹-0.02dB，阻带衰减-50dB

解：根据上面的表格，hamming和blackman都能满足，选择hamming

​ 过渡带宽\(\Delta \omega = 2\pi \times (1000-800)\div 8000 = 0.05\pi = 3.3\times2\pi\div N\)，得到窗长\(N\geq 132\)，取\(N=133\)

​ 为什么？下面会讲

​ 截止频率就是通带频率和阻带频率的中间值，即\(\omega_c = \frac{\omega_s+\omega_p}{2}=2\pi\times 900\div 8000\)，用这个算理想滤波器的时域表达式，然后二者相乘得到滤波器表达式

​ 将\(M = \frac{N-1}{2}\)带入滤波器的表达式，平移，得到结果

不同类型的FIR滤波器的适用情况

存在以下四种线性相位的FIR滤波器

9.4 频率抽样法设计FIR滤波器

基本想法是根据理想滤波器的\(N\)个点确定实际FIR滤波器的DFT，然后做iDFT得到满足这些点的\(h(n)\)

即，给定理想的\(H_d(\omega)\)，进行采样，使得\(|H(k)| = |H_d(\omega)|_{\omega= \frac{2\pi}{N}k}\)，其中\(k=0,1,\ldots,N-1\)

然后得到\(h(n) = \mathsf{iDFT}\{H(k)\}\)

为了得到线性相位的滤波器，辐角必须是
\[ \varphi(\omega) = -\left(\omega\frac{N-1}{2}-\beta\right) \]
其中当\(h(n)\)奇对称时\(\beta=\frac{\pi}{2}\)，偶对称时\(\beta=0\)

对于\(H(k)\)，将\(\omega\)换成\(\frac{2\pi}{N}k\)，带入iDFT的公式

对于\(h(N-1-n)=h(n), N=2M+1\)的滤波器
\[ h(n) = \frac{1}{N}\left[H(0)+2\sum_{k=1}^{M}|H(k)|\cos\left(\frac{2\pi k(n-M)}{N}\right)\right] \]
其中\(M = \frac{N-1}{2}, n=0,1,\ldots,N-1\)，用到了\(H^*(k)=H(N-k)\)

对于\(h(N-1-n) = h(n),N=2M\)的滤波器，则
\[ h(n) = \frac{1}{N}\left[H(0)+2\sum_{k=1}^{M-1}|H(k)|\cos\left(\frac{2\pi k}{N}\left(n-\frac{N-1}{2}\right)\right)\right] \]

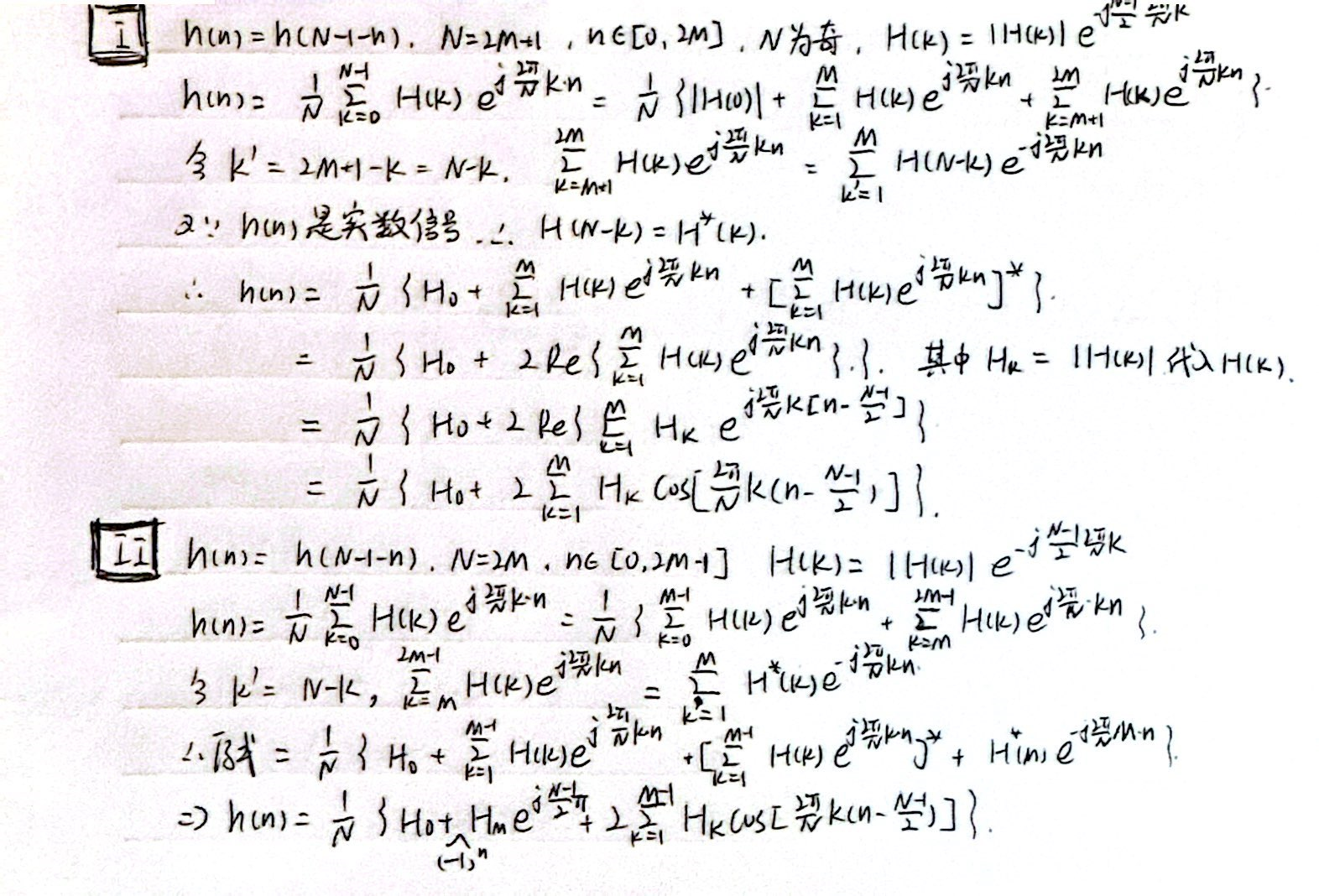

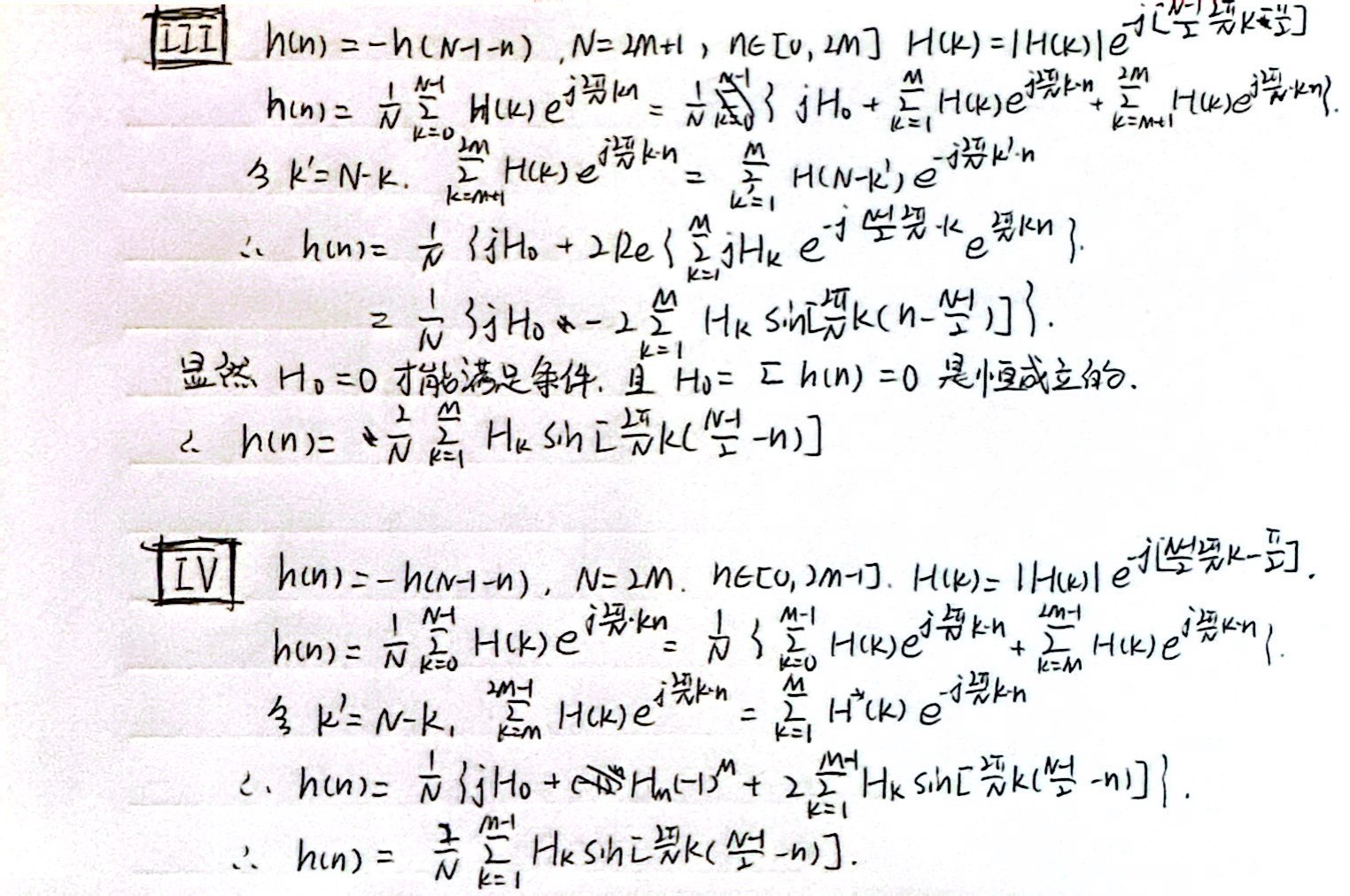

其余见下图

关于II型的说明：图片不好更改，但是根据DFT的定义，代入\(N=2M\)可以得到\(H(M)\)
\[ H(M) = \sum_{n=0}^{2M-1}h(n)e^{-j\frac{2\pi}{N}Mn} = \sum_{n=0}^{2M-1}h(n)(-1)^{n} \]
根据\(h(n)=h(2M-1-n)\)，因为\(n\)和\(2M-1-n\)奇偶性显然不同，故\(h(n)(-1)^n+h(2M-1-n)(-1)^{2M-1-n}=0\)

所以\(H(M)=0\)，因此图上II的\(H_M\)可以舍去

不过一般设计都是I型

整个设计流程就是

1. 根据\(H_d(\omega)\)确定FIR滤波器的类型（高/低通等），长度\(N\)和幅度\(|H(k)|\)
2. 根据实际情况确定线性相位的\(\beta\)
3. 在\([0,2\pi]\)上采样\(N\)个\(H_d(\omega)\)，注意中间的是高频，得到\(|H(k)|\)
4. 根据\(|H(k)|e^{j\varphi(k)}\)进行iDFT，得到\(h(n)\)，不用平移，因为这个相位就是平移后的

例：已知\(H_d(\omega)\)是\(\omega_c=\frac{3\pi}{4}\)的理想低通FIR滤波器，使用抽样法设计\(h(n)\)，抽样间隔为\(\frac{\pi}{2}\)

解：\(\Delta \omega=\frac{2\pi}{N} = \frac{\pi}{2}\Rightarrow N =4\)，那么由于是低通，必须选择情况2，不能用情况4，\(\varphi = -\frac{3}{2}\omega\)

​ \(|H(k)|\)则为\(H(0)=H(1)=H(3)=1,H(2)=0\)，那么这个序列就确定了，iDFT得到\(h(n)\)
\[ h(n) = \frac{1}{4}[1+2\cos\frac{\pi}{2}(n-1.5)] \]

改进

上面的方法存在问题，在通带的1直接跳到阻带的0，引入了非常大的高频分量，导致阻带衰减不够低

由于阻带衰减与窗的长度无关，增加采样点不能解决问题

只能减小这个高频分量，也就是在1和0之间加0.5，平滑这个跳变

在数学上相当于对这个跳变进行插值，也就是在2.3节提到的内插辛格函数

一般情况下，不增加过度点的阻带衰减大致为-21dB，增加一个过渡点是-65dB，两个则是-75dB

相对于窗函数法的优势

• 当\(H_d(\omega)\)没有数学表达式时
• 增加过渡点，阻带衰减能很小
• 截止频率更准确

缺点

• 抽样频率间隔固定
• 截止频率自由的前提增加抽样点，导致计算成本大
