8 FFT

8.1 为什么有FFT

首先是DFT带来的问题

频谱泄露

当截取小片段时，相当于使用了一个长度为\(L\)的窗，其DTFT是一个主瓣宽度为\(\frac{4\pi}{L}\)的\(\mathsf{sinc}\)函数

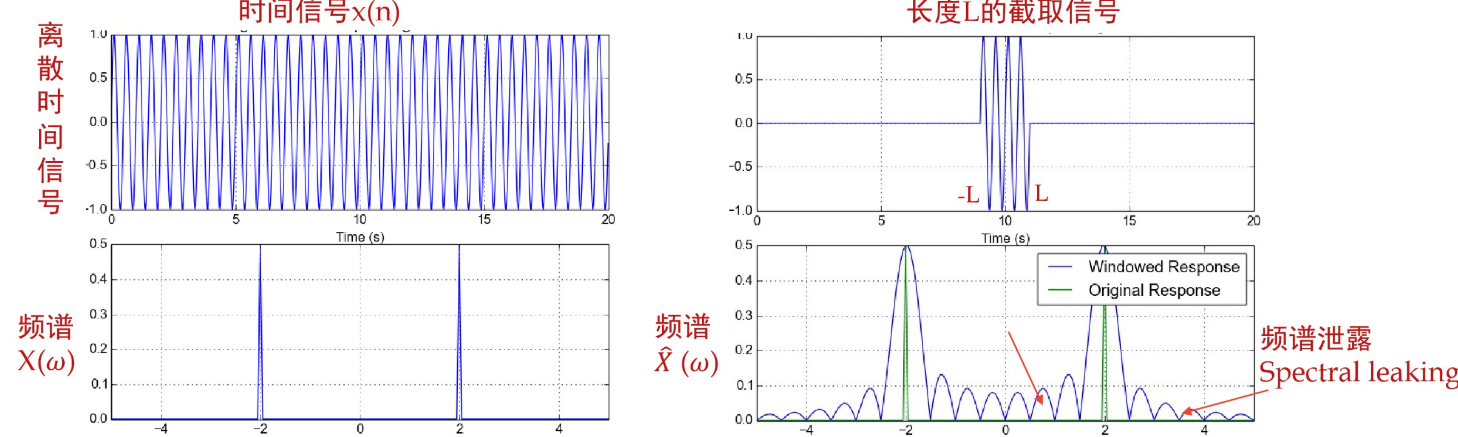

这样会引入杂波，如下图

当主瓣很宽时，两个相邻的冲激峰就会重叠，定义当sinc的0点恰好在另一个峰的频率时，两个峰不可辨认

即要求
\[ \frac{2\pi}{L} \leq \min\{\omega_i-\omega_j\} \]
故小序列不是能无限小的

例：\(x(n)=\cos\omega_0 n+\cos\omega_1 n+\cos\omega_2n\)，其中\(\omega_0=0.2\pi,\omega_1=0.22\pi,\omega_2=0.6\pi\)，求序列最短能是多少

解：带入上面的公式，得到\(L_{\min}=100\)

DFT对频谱分辨率的影响

根据定义，\(\omega_k = \frac{2\pi k}{N}\)，那么\(\Delta \omega=\frac{2\pi}{N}\)就是\(X(k)\)在频域的分辨率

为了将DTFT的两个峰\(|\omega_1-\omega_2|\)在DFT中分开，需要有
\[ \Delta \omega \leq \min\{\omega_1-\omega_2\} \]

计算量

由于\(X(k)\)的计算都是复数计算，根据公式\(N\)个序列的DFT计算量为\(O(N^2)\)

这是NP问题的时间复杂度，非常不好

由此，引出了FFT

8.2 FFT的改善思路

首先需要明确，FFT不是一种新的计算，没有物理意义；它只是DFT的一个快速算法

关键思路

关键在\(W_N^k = e^{-j\frac{2\pi}{N}k}\)

1. 对称性：
   \[ W_N^{k+\frac{N}{2}} = -W_N^{k} \]

2. 周期性：
   \[ W_N^{k+N} = W_N^{k} \]

预处理：\(x(n)\)的长度\(N\)通过补0，到最近的\(2^M\)

将\(x(n)\)分为奇偶序列，\(x_1(r)=x(2r),x_2(r)=x(2r+1),r=0,1,\ldots,\frac{N}{2}-1\)

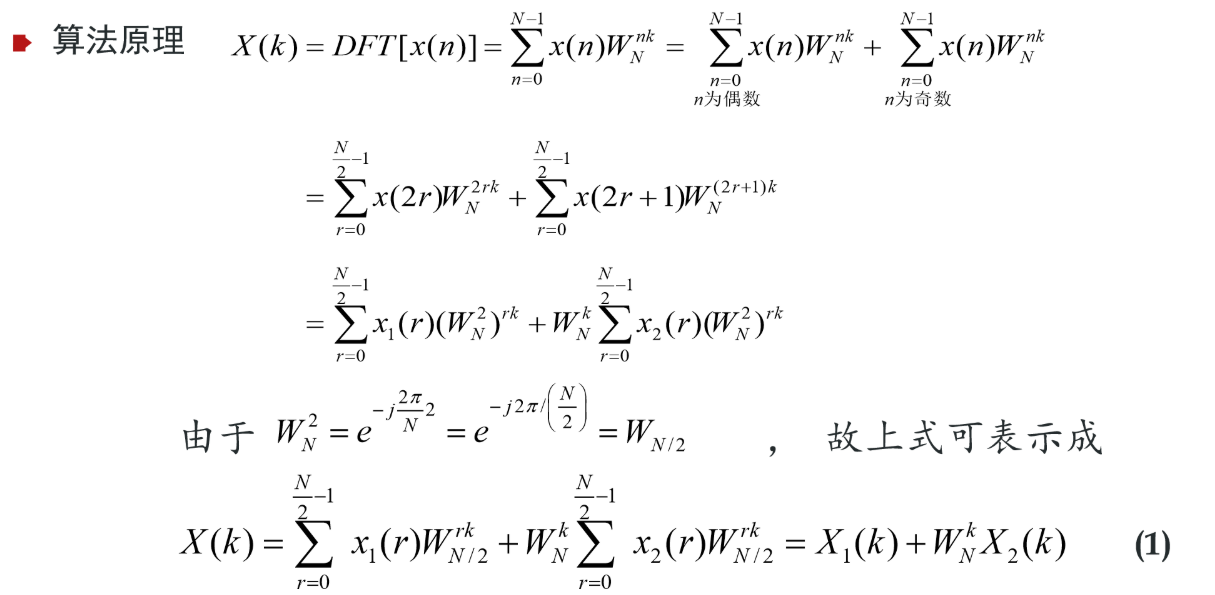

那么

其中\(X_1,X_2\)分别是\(x_1,x_2\)的前\(N/2\)个点的DFT，根据周期性，\(W_{N/2}^{k+N/2}=W_{N/2}^k\)

那么
\[ X_1(k+N/2) = X_1(k)\\ X_2(k+N/2) = X_2(k) \]
两部分的\(X_i(k)\)是相等的

那么得到
\[ X(k) = X_1(k) + W_N^k X_2(k)\\ X(k+N/2) = X_1(k) - W_N^k X_2(k) \]
这样就将计算DFT的时间复杂度降为了\(O(N^2/2)\)，因为只算了一半的序列

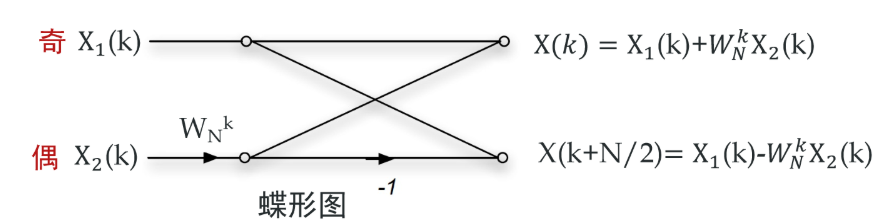

输出的线路图如下

将\(X_1(k),X_2(k)\)视为新的\(X(k)\)，上面的算法完全适用，因此一开始需要将\(N\)scale到\(2^M\)，就是为了一级级减半

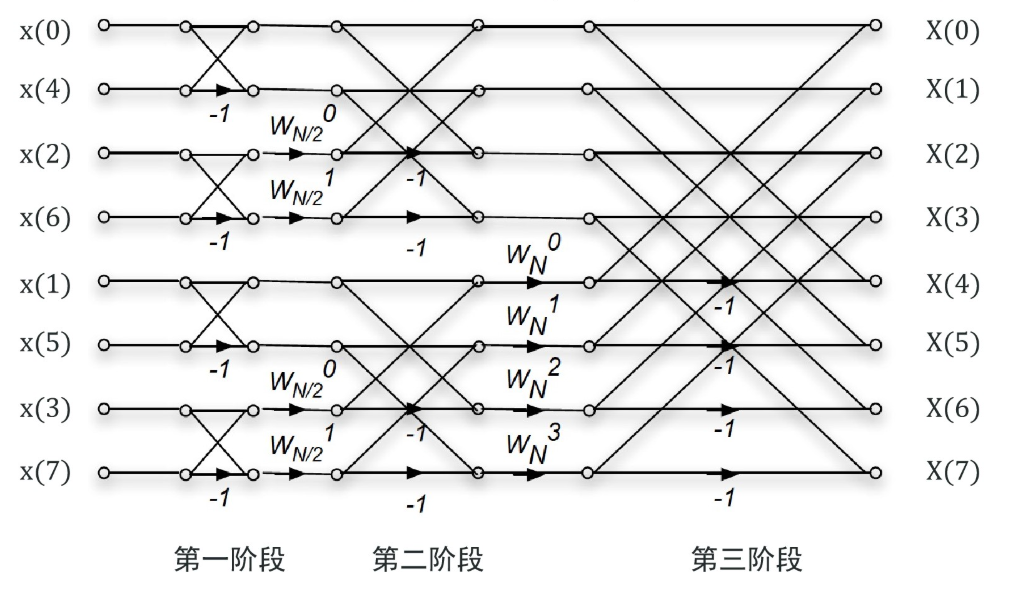

最终可分出\(M\)级蝶形图，一个蝴蝶图的运算时间是\(O(1)\)，就只有2次加法和1次乘法

每级一共N/2个蝶形图，需要的运算时间是\(O(N/2)\)，一共\(\log_2N\)级，总共花了\(\frac{N\log_2N}{2}\)的时间，相比于DFT提升了\(\frac{2N}{\log_2N}\)倍

如何计算输入序列的排列
